調度絞車結構特征和原理
發布時間：2017-04-08??
點擊:

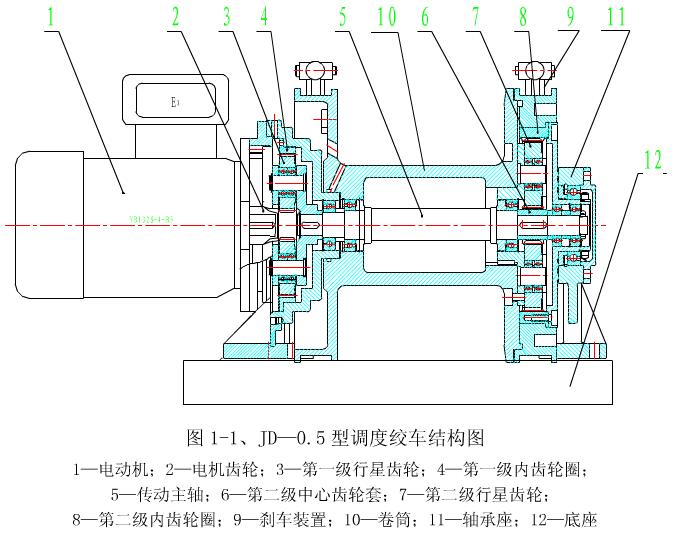

從圖中可以看出，它的傳動原理是用右閘閘住內齒輪圈，此時左閘松開狀態，右部的大內齒輪圈不轉，中心齒輪（太陽輪）的旋轉帶動行星齒輪旋轉，此時的行星齒輪除繞自身中心軸線旋轉，同時又在與大內齒輪圈作相對旋轉——公轉運動，由于右部的大內齒輪圈不旋轉，因而行星齒輪公轉而帶動行星架作旋轉運動，行星架與卷筒固定在一起的，因此滾筒作相對應的旋轉而工作。卷筒的正反轉為調度絞車的收放鋼絲繩工作。反之，當松開右手制動閘時，整個傳動成為定軸輪系，這時卷筒不轉動（達到絞車制動），電動機與各個齒輪空轉。
??
